京東雲（JDC）AX1800亞瑟-全版本（4215）刷機-9008救磚免TTL刷uboot教程
介紹
本教程將詳細介紹京東雲AX1800亞瑟路由器全版本（4215）的刷機方法，特別是使用9008救磚模式免TTL刷uboot的完整流程。此方法適用於各種刷磚情況的救援。
相關資源
視頻教程：
京東雲亞瑟全版本降級大法（支援4211）——高通9008救磚模式降級
工具檔案： 京東雲AX1800-Pro亞瑟_AX6600雅典娜分區備份+TTL雙分區刷機+回原廠+USB救磚檔案20240510
前置條件
重要提醒
路由器不像手機，USB可以控制電源輸入輸出，路由器的USB電源是直接輸出的。在多次測試USB救磚過程中，有時還插著USB線啟動韌體，然後就發現路由器USB的5V不出電壓，損壞了。USB線接電腦和路由器，兩端都輸出5V，相當於5V並聯，但電源不能簡單直接並聯使用，會產生反灌電流、輸出異常等問題。懷疑反灌電流把路由器USB的5V電源晶片搞壞了，更換之後好了。
也許是個例，建議有條件的可以把USB線的5V線剪斷（一般是比較粗的紅色那根），或者在接口5V的銅片上貼膠帶等方式斷開5V，地線不用剪，防止反灌電流。
必需工具
- USB-A公對公線
- 9008短接工具（鑷子）
9008短接步驟

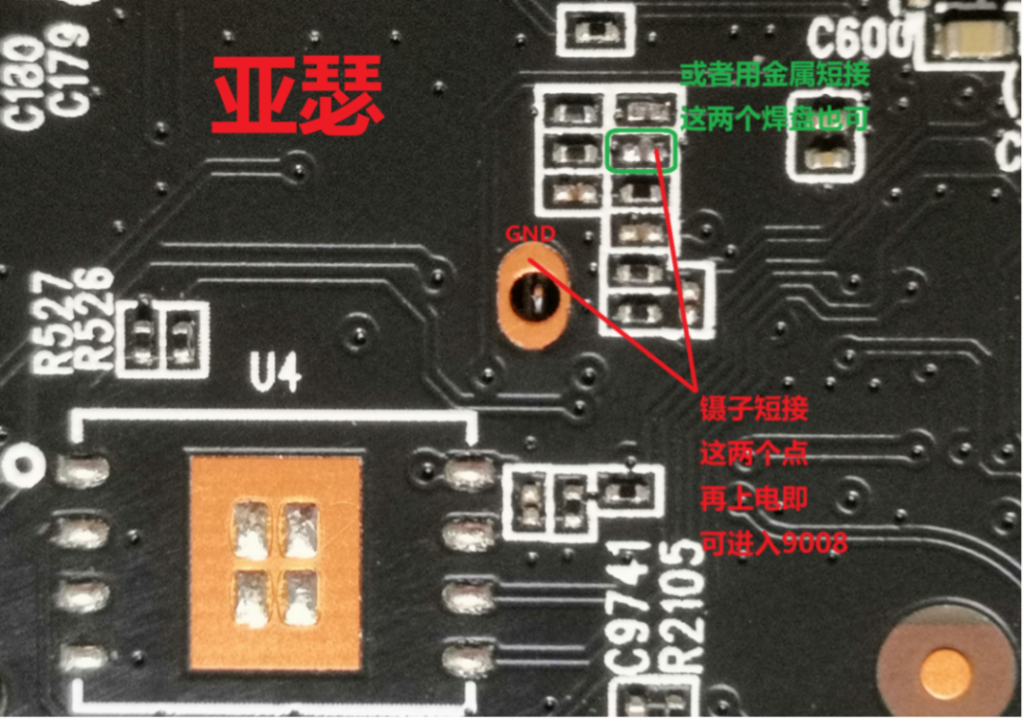

亞瑟啟動電阻焊盤在板子背面，靠近TTL的地方，用鑷子短接，然後上電路由器，等兩秒再鬆開即可：
驅動安裝
- 執行檔案夾中的「打開設備管理器命令.bat」，會打開設備管理器
- USB線一頭插路由器，一頭插電腦，然後路由器上電
- 如正常，此時還沒安裝驅動，點開設備管理器「其他設備」下有個QUSB設備：
注意： 不符合不需拆機情況的，需要短接啟動電阻再上電，等兩秒再鬆開短接。
- 執行檔案夾中的Qualcomm USB Driver.exe安裝驅動，一路同意允許下一步即可
- 安好驅動後，可以在設備管理器「端口(COM和LPT)」看到9008已連接上，記住COM口號，下面要用到
USB命令執行和SBL1上傳
- 執行檔案夾中個「USB命令.bat」，選擇對應的機型後回車
- 然後輸入上面9008對應的COM口號碼後回車，命令會開始上傳SBL1

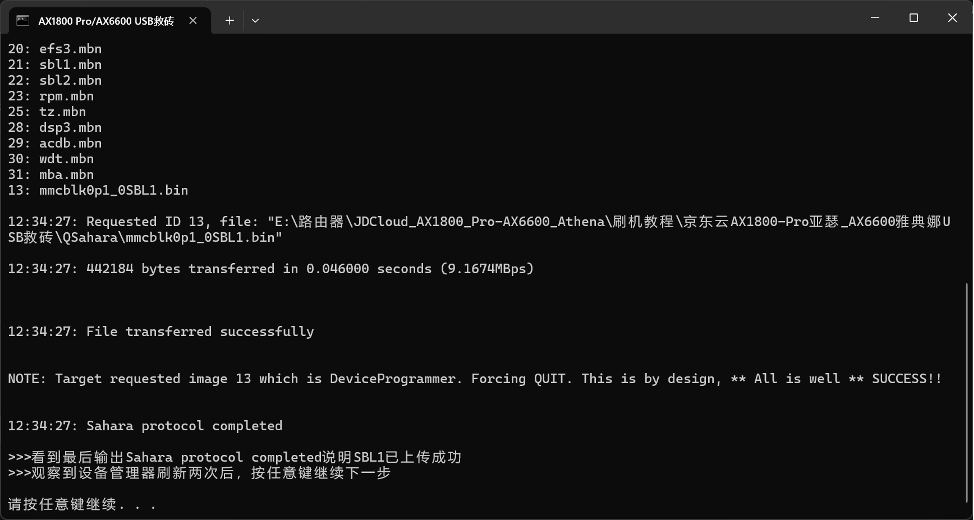

- CMD對話框輸出如下資訊，同時注意觀察「設備管理器」那裡會刷新兩次，刷新兩次之後等5秒則路由器已經重新連接了
錯誤處理
如果報錯：
| |
或者：
關閉CMD對話框，檢查COM是否被占用，路由器斷電，再重新來。
uboot WebUI操作

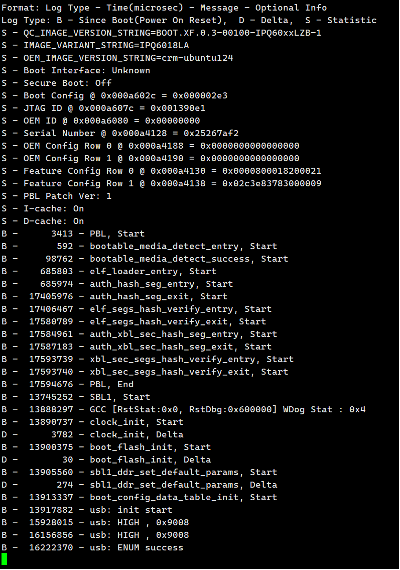

如果正常上傳SBL1，你接了TTL可以看到此時輸出停在usb: ENUM success。不過我們不需要TTL，可以直接啟動系統或者進入uboot webui救磚就行了。

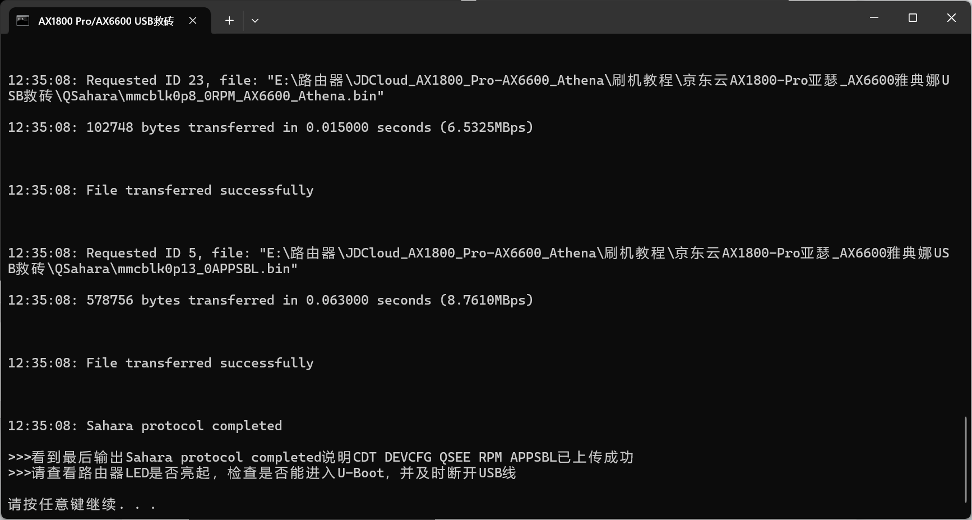

等待5秒後，按任意鍵繼續，如果沒問題會輸出如下，同時注意看路由器指示燈會亮起，此時馬上按住reset按鍵，等待紅燈閃爍，變為藍燈可以鬆開reset，這時已經進入uboot webui，可以設定電腦IP 192.168.1.2/24，然後瀏覽器訪問192.168.1.1。建議關閉所有網頁，重新打開瀏覽器去打開192.168.1.1，避免出錯。
uboot正常啟動後建議USB線沒有斷開5V的，先把USB斷開。
注意： 個別機友反應刷uboot後設定固定ip進不來uboot的webui。這個可能是網卡和uboot的驅動不相容，此時可嘗試將網卡速率的自動協商手動修改為10M全雙工，再嘗試訪問webui。刷好韌體後再修改回自動協商。
當然，如果你路由器的系統分區沒有壞，建議不按reset按鈕，直接載入啟動系統，系統啟動後再恢復刷磚的分區。
uboot WebUI功能
更新韌體： 支援kernel為6MB大小的factory.bin和官方原廠韌體
http://192.168.1.1更新ART：
http://192.168.1.1/art.html更新CDT： 上傳CDT檔案需要大於10KB
http://192.168.1.1/cdt.html更新IMG： 可更新GPT分區表或者EMMC IMG鏡像
http://192.168.1.1/img.html更新U-BOOT：
http://192.168.1.1/uboot.html
注意： 上傳檔案點擊更新後，藍燈會閃爍，然後更新，更新完後出現UPDATE IN PROGRESS頁面，同時綠燈會亮3秒，沒亮綠燈的是不成功，刷新瀏覽器192.168.1.1重新上傳並更新。
各種救磚情況處理
- 如果是uboot刷磚了，此時可直接uboot.html更新uboot即可
- 如果是cdt刷磚了，此時可直接cdt.html更新cdt即可
- 如果是gpt分區表刷磚了，可在img.html更新gpt分區表檔案，然後系統啟動後SSH保存下分區表，使用命令：
| |
如果刷分區表後在系統中用分區表工具新建了分區，也會保存分區表，可以不用上面fdisk保存分區表了。
如果是SBL1、QSEE、DEVCFG或RPM刷磚了，可在img.html上刷對應的EMMC IMG合成鏡像。
如RPM分區刷磚了，用備份合成一個GPT到mmcblk0p9_0RPM_1.bin的IMG鏡像，按下列順序合成：
使用「bin檔案合併工具」合併，或者使用下面命令合併（自行修改檔案名，注意檔案順序）。
SSH刷寫uboot和分區表
刷寫大分區
刷uboot和雙分區gpt分區表
注意： 用誰的uboot看誰的教程，我的uboot是亞瑟雅典娜通刷，別人的我不知道，不要亂用！！！
我這個uboot是可以亞瑟、雅典娜通用的，不區分雙分區、單分區，預設uboot刷韌體都會刷到0:HLOS、rootfs。
如果擦除了0:BOOTCONFIG和0:BOOTCONFIG1分區，則啟動只會用到第一個命名正常的分區（即不是尾部有「_1」的分區），uboot只會啟動系統分區0:HLOS、rootfs。
如果保留0:BOOTCONFIG和0:BOOTCONFIG1分區，則按分區裡面的設定啟動對應的系統分區。
為了更好支援原廠系統，我是保留0:BOOTCONFIG和0:BOOTCONFIG1支援雙分區的，gpt分區表也使用的是雙分區擴容分區表。
SSH刷寫步驟
MobaXterm（SSH等連接軟體）： https://mobaxterm.mobatek.net/download.html
已開SSH的可以SSH刷寫，沒有看下方的拆機TTL方法。
WinScp上傳uboot檔案uboot-JDC_AX1800_Pro-AX6600_Athena-20240510.bin到tmp檔案夾，然後SSH輸入命令刷寫uboot到0:APPSBL和0:APPSBL_1分區：
輸入命令檢查分區md5 hash值，和我這版2024.05.10編譯的md5一致即可：
| |
正確的輸出應該是：
分區表刷寫
分區表檔案夾中的gpt檔案，rootfs512M對應rootfs是512MB大小，依次類推。這個rootfs就是韌體+overlay的大小，overlay近似是刷韌體後剩餘軟體包空間大小，選擇自己需要的rootfs大小的分區表即可。
因為刷分區表是改變了後面的分區的偏移量，所以後面分區的資料就不能識別了。後面會講到，如果要回原廠跑分，需要先恢復log、plugin、swap，後面新建的最後一個storage分區也要格式化才能用。
注意亞瑟和雅典娜的gpt分區表不同，不要上傳錯了！！！
上傳你需要的rootfs大小的gpt分區表檔案到tmp檔案夾，先驗證md5：
| |
正確的md5值：
| |
你上傳的檔案的md5資訊和上面對應檔案的md5對比，沒問題即可。
接著修改下面命令中的gpt檔案名為你上傳的檔案名，然後複製命令貼上一起執行： （只修改gpt檔案名，其他不變，這裡以rootfs512M的分區表為例）
第1條dd命令是寫入gpt檔案到/dev/mmcblk0的前34個扇區 第2條是dd讀取分區表傳遞給md5sum校驗資料的md5值
亞瑟 rootfs size 512M GPT：
雅典娜 rootfs size 512M GPT：
查看輸出的md5，和上傳檔案的md5一樣即可斷電進uboot刷factory.bin韌體了。刷第三方OP韌體後再進行新建分區、還原分區操作。
第三方韌體推薦
然後可以開始刷第三方韌體：
iStoreOS韌體： iStoreOS (基於 Lean 的 QWRT 構建）官方合作版
恩山論壇 JDC專區： https://www.right.com.cn/forum/forum-175-1.html
潘多拉 QWRT for 京東雲亞瑟 AX1800 Pro R24.5.1 閉源韌體： https://www.right.com.cn/forum/thread-8378206-1-1.html
QQ群號：767461978Are-u-ok 專案： https://github.com/AUK9527/Are-u-ok/blob/main/apps/README.md
總結
本教程提供了京東雲AX1800亞瑟路由器完整的9008救磚流程，包括硬體短接、驅動安裝、SBL1上傳、uboot WebUI操作以及SSH刷寫等步驟。通過這個方法，即使在嚴重刷磚的情況下也能成功救回路由器，為後續刷入第三方韌體打下基礎。
請務必按照步驟操作，注意各種安全提醒，特別是USB電源的處理，避免對硬體造成損害。
